Parametry produktu
použití účastnické přívody

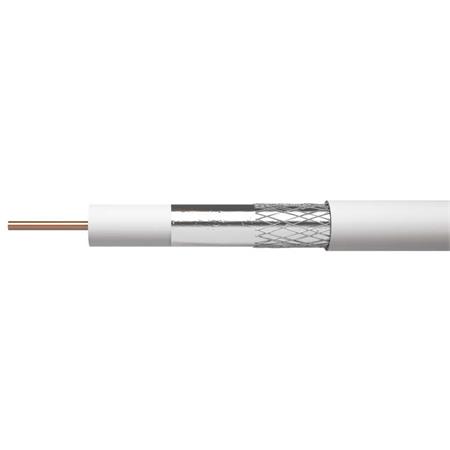

typ koaxiálního kabelu CB130
průměr vnitřního vodiče 1,02 mm
materiál vnitřního vodiče mědí plátovaný ocelový drát (CCS)
vhodné pro venkovní použití ne
odolné UV ne
počet drátků stínění 32× 0,12 mm
průměr pláště kabelu 6,8 mm
materiál pláště kabelu PVC
impedance 75 Ohm
počet stínění 2
stínění I.folie 1× Al/PES
stínění II. folie není
dielektrikum typ, průměr FPE 4,8 mm
materiál stínění hliník (Al)
průměr stínění 32× 0,12 mm2
pokrytí stínění 28 %
barva pláště kabelu bílá
kapacita (pF/m) 55
činitel zkrácení 0,84
max. útlum při 20 °C (dB/100m) 10 MHz 2,3
max. útlum při 20 °C (dB/100m) 100 MHz 7,4
max. útlum při 20 °C (dB/100m) 450 MHz 15,5
max. útlum při 20 °C (dB/100m) 650 MHz 18,2
max. útlum při 20 °C (dB/100m) 860 MHz 20,8
max. útlum při 20 °C (dB/100m) 1 000 MHz 22,5
max. útlum při 20 °C (dB/100m) 2 000 MHz 34
min. útlum odrazu při 20 °C (dB) 300–600 MHz 23
min. útlum odrazu při 20 °C (dB) 600–900 MHz 20
min. útlum stínění (dB) 10 ~ 800 MHz 75
PE = polyethylenové dielektrikum ne
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro 25,7
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro 45,9
izolační odpor mezi jádry při 20 °C (MOhm/km) 500
min. poloměr ohybu jednorázový/násobný 30/60 mm
hmotnost (kg/km) 40,5
min. útlum odrazu při 20 °C (dB) 10–300 MHz 25
skladovací teplota -20 °C až +75 °C
montážní teplota +5 °C až +60 °C
způsob balení - délka 20 m
způsob balení - typ cívky PVC krabice
způsob balení - ozn. metráží ano
doporučené typy konektorů - F lisovací *K7220
doporučené typy konektorů - F šroubovací *K7331
PES = vrstva fólie ne
FPE = pěnové dielektrikum ano
APE = vzduchové dielektrikum ne
prodejní obal 20 m, závěs
záruční doba 2 roky
